这周期分析应用程序是一个强大的分析工具，用户可以通过比较单个机器周期的选定指标的操作直方图来查看、分析和排除机器性能问题。本文解释了如何访问和使用Cycle Analyzer应用程序的功能和功能。

文章主题

本文包含以下主题：

• 访问周期分析仪

  • 从所有机器页面
  • 从机器概述页
• 循环分析仪的布局和功能

  • 页面视图功能
  • 周期时间范围显示区域

    • 时间范围显示开始/结束
    • 时间轴导航按钮
    • 循环事件时间轴和直方图显示
• 使用循环分析仪进行机器循环分析
  • 识别分析周期
  • 分析周期的选择
  • 选择可用的指标
  • 循环分析示例

访问周期分析仪

您可以从MachineMetrics中的以下页面访问机器的循环分析器：

• 所有机器页面
• 单个机器的概述页面

假设您已经登录到MachineMetrics，以下部分将解释如何从这些位置访问一台机器的Cycle Analyzer。

从所有机器页面

要从所有计算机页面访问循环分析器，请执行以下操作：

1. 从当前转变仪表板页面，点击机器从主应用程序菜单打开所有机器页。

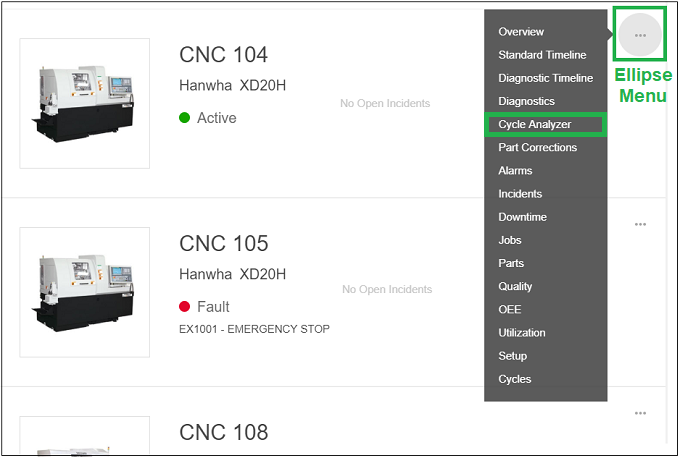

2. 单击与要查看的机器关联的“椭圆”菜单（ - - - - ---），然后选择周期分析如下突出显示。



从机器概述页

要从单个机器页面访问循环分析器，请执行以下操作：

1. 如下所述打开所有机器页面前一节。
2. 点击想要的机器查看概述呼叫那台机器。
3. 在概述页面中，单击“应用程序”菜单并选择周期分析如下突出显示。



循环分析仪的布局和功能

当用户首次访问循环分析仪应用程序页面时，周期时间范围显示区域将显示机器在涵盖的时间段内完成的所有循环事件开始/结束时间。机器在选定的时间段内完成的每个周期在周期事件时间轴上用一个黑点表示。

下图显示了具有三个周期的循环分析仪应用程序的一般布局，用于与路径位置度量进行比较。

以下部分介绍如何使用Cycle Analyzer应用程序页面中提供的函数。

页面视图功能

下图突出显示循环分析仪用于修改应用程序页面视图的函数。

页面视图功能描述如下。

• 机菜单:单击此菜单选择并查看不同机器的周期分析仪。
• 应用程序菜单：单击此菜单可访问当前计算机的另一个Machines应用程序。
• 日期/时间菜单：单击日期/时间菜单字段以打开日历工具，该工具用于设置要显示的周期事件时间轴的日期和开始时间。

周期时间范围显示区域

下图突出了循环时间范围显示区域中的循环分析仪应用程序功能。

这周期时间范围展示循环分析仪应用程序的区域提供以下内容：

• 时间范围显示开始/结束
• 时间轴导航按钮
• 周期事件时间轴和柱状图显示选定的指标

时间范围显示开始/结束

时间范围根据选择的日期和时间显示两个小时的周期。

时间轴导航按钮

单击时间轴导航按钮，一次沿周期事件时间线前进（稍后）或后退（更早）。

循环事件时间轴和度量直方图显示

当您选择一个周期时，直方图将显示机器在该周期内如何对所选度量进行操作。看到使用循环分析仪进行机器循环分析想要查询更多的信息。

使用循环分析仪进行机器循环分析

MachinImetrics用户可以使用循环分析仪比较周期，这些循环与具有更正常或预期完成时间的周期异常慢或异常快速，并根据循环期间根据所选度量的活动模式分析机器操作。本节提供了一些循环分析仪分析机器周期以及示例分析的一般指南。

识别分析周期

时间轴上周期事件点之间的距离表示周期完成操作的相对时间长度。下图突出了慢速，快速和正常循环的示例。

分析周期的选择

选择一个循环时，会发生以下情况：

• 周期事件点将以基于周期选择顺序分配的颜色高亮显示。
• 一种循环[#]图标/按钮将显示一个数字，表示循环的选择顺序。
• 将显示所选度量和周期的直方图。
• 直方图中的循环[＃]按钮和直方图中的线相应地与周期事件点进行相应的颜色编码，以匹配所选择的周期顺序，如下图所示。

请注意以下接下来的选择循环以进行分析：

• 用户可以选择最多5个周期进行比较。
• 直方图时间线将自动扩展以包含最长选定周期的持续时间。如果最长的选定循环显着长于其他所选周期，则另一个循环中的直方图细节将被压缩并且可能变得难以解释。
• 要从图形显示中删除循环及其直方图，您可以再次单击循环事件点或单击X在循环的右侧[＃]按钮。
• 要暂时取消选择并从显示中删除循环及其直方图，您可以单击按钮的cycle[#]部分。按钮将显示为灰色，如下图所示。然后，您可以再次单击Cycle[#]部分，将循环和柱状图添加回显示中。


选择可用的指标

要为循环分析选择一个度量，请单击图形指标循环事件时间轴下方的菜单。菜单将显示列出所有可用度量标准。可用于选择的指标将取决于机器能力通过MachineMetrics集成提供公制数据。

循环分析示例

下图显示了机器的路径位置度量的循环分析的示例。出于显示目的，图中所示的周期分析仪页面的周期时间范围区域已被分成左侧和右侧。

请注意以下了以下示例：

• 循环1是一个非常长的周期，在其他周期完成很久之后才开始它的路径位置活动。一旦它开始，操作似乎遵循相同或非常相似的路径位置模式周期2和3。
• 循环4.在周期1之前，是一个非常短的周期，在两个“正常”周期(周期2和周期3)之前完成路径头寸活动。周期4似乎只是在结束之前完成了路径头寸活动的第一部分。
• 相同的短周期/长周期模式在周期事件时间轴稍后重复两次。
• 如果您仔细观察，您将看到几乎完全相同的“正常”周期数，在短周期/长循环模式重复之间完成（第一个案例中的14，第二个）。
• 如果将鼠标悬停在直方图中的某些点，则会看到该点所示的时间和当时的度量标准值。在上面的例子中，循环4.在10:18:43 AM完成，路径职位为14.3307。您可以使用此信息进一步调查使用其他MachinineMetrics工具的问题标准时间表和诊断时间表应用程序。

如果您使用周期分析仪应用程序对机器周期分析有任何问题，请联系您的机械计量客户成功经理。
